03VH-h (300/300 V)
05VH-h (300/500 V)

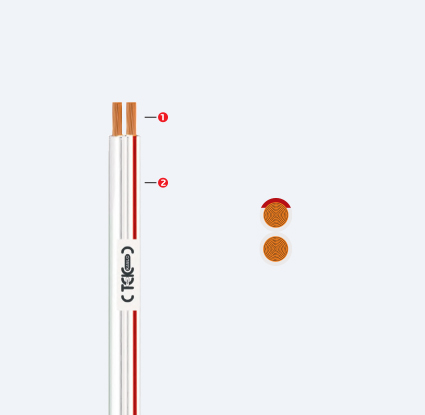

YAPISI
İletken
İnce çok telli bakır
İzole
Polivinil klorür
TEKNİK ÖZELLİKLER
Maks. kısa devre sıcaklığı
Maks. çalışma sıcaklığı
Min. bükülme yarı çapı
D<8 ise 4xD
8<D<12 ise 5xD
D>12 ise 6xD
8<D<12 ise 5xD
D>12 ise 6xD
Tek kablo düşey alev
yayılma testi
EN 60332-1
Deney gerilimi
Beyan gerilimi Uo/U
ROHS & REACH uygundur
Kurşunsuz
UYGULAMA ALANLARI
Yassı olup, az mekanik zorlamalı ve kuru yerlerde kullanılan hareketli cihazlarda kullanılır.
TEKNİK VERİLER (Cu/PVC)
| Nominal Kesit mm² | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km (20°C) | Akım Taşıma Kapasitesi |
|---|---|---|---|---|
| Havada (A) | ||||
|
H03VVH-h (300/300 V)
|
||||
| 2x0,50 | 2,5 x 5,5 | 22 | 39,0 | 3 |
| 2x0,75 | 2,7 x 5,5 | 29 | 26,0 | 6 |
|
H05VVH-h (300/500 V)
|
||||
| 2x1 | 3,1 x 6,4 | 36 | 19,5 | 10 |
| 2x1,5 | 3,4 x 7,0 | 47 | 13,3 | 16 |
| 2x2,5 | 3,8 x 7,8 | 65 | 7,98 | 25 |
| 2x4 | 4,5 x 9,2 | 99 | 4,95 | 32 |
| 2x6 | 5,3 x 10,8 | 142 | 3,30 | 40 |
