AER-ABC ALPEK (0,6/1 kV)

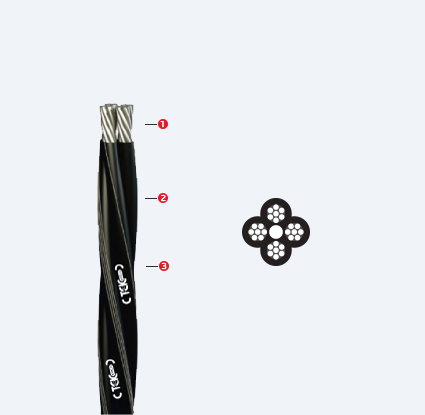

YAPISI
İletken
Alüminyum
İzole
PE veya XLPE
Dış Kılıf
Alaşımlı alüminyum
TEKNİK ÖZELLİKLER
Maks. kısa devre sıcaklığı
Maks. çalışma sıcaklığı
Min. bükülme yarı çapı
D<8 ise 4xD
8<D<12 ise 5xD
D>12 ise 6xD
8<D<12 ise 5xD
D>12 ise 6xD
Tek kablo düşey alev
yayılma testi
EN 60332-1
Maks. kısa devre sıcaklığı
Kaynak kablosu olarak
Mak. çalışma sıcaklığı
ROHS & REACH uygundur
Kurşunsuz
UYGULAMA ALANLARI
Yerlerleşim enerji dağıtımında.
TEKNİK VERİLER ( AL/XLPE (PE) )
| Nominal Kesit mm² | Askı Halatı Çapı mm | İletken Çapı mm | İletken Direnci Max. ohm/km (20°C) | Taşıyıcı Halat Direnci Max. ohm/km (20°C) | Yaklaşık Net Ağırlık kg/km |
|---|---|---|---|---|---|
| AER-ABC / ALPEK (0,6/1 kV) | |||||
| 1x16+25 | 5,9 | 4,5 | 1,91 | 1,38 | 140 |
| 1x25+35 | 6,9 | 6,2 | 1,20 | 0,986 | 200 |
| 1x35+50 | 8,1 | 7,1 | 0,868 | 0,72 | 280 |
| 1x16+1x16+25 | 5,9 | 4,5 | 1,91 | 1,38 | 210 |
| 3x16+25 | 5,9 | 4,5 | 1,91 | 1,38 | 280 |
| 3x25+35 | 6,9 | 6,3 | 1,20 | 0,986 | 400 |
| 3x35+50 | 8,1 | 7,2 | 0,868 | 0,72 | 560 |
| 3x50+70 | 9,7 | 8,1 | 0,641 | 0,493 | 730 |
| 3x70+95 | 11,4 | 9,8 | 0,443 | 0,363 | 1030 |
| 3x120+95 | 11 | 12,6 | 0,253 | 0,363 | 1150 |
| 3x16+1x16+25 | 5,9 | 4,5 | 1,91 | 1,38 | 350 |
| 3x25+1x16+35 | 6,9 | 6,3 | 1,20/1,91 | 0,986 | 480 |
| 3x35+1x16+50 | 8,1 | 7,2 | 0,868/1,91 | 0,72 | 630 |
| 3x50+1x16+70 | 9,7 | 8,1 | 0,641/1,91 | 0,493 | 800 |
| 3x70+1x16+95 | 11,4 | 9,8 | 0,443/1,91 | 0,363 | 1100 |
| 4x16+25 | 5,9 | 4,5 | 1,91 | 1,38 | 350 |
| 4x25+35 | 6,9 | 6,1 | 1,20 | 0,986 | 510 |
