H05V-K (300/500 V)

H07V-K (450/750 V)

TS EN 50525-2-31

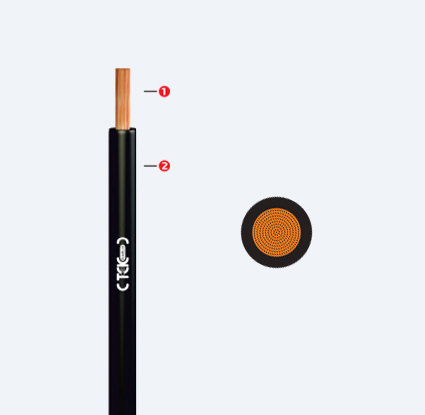

İletken

İnce çok telli bakır

İzole

Polivinil klorür

Maks. kısa devre sıcaklığı

Maks. çalışma sıcaklığı

Min. bükülme yarı çapı

D<8 ise 4xD
8<D<12 ise 5xD
D>12 ise 6xD

Tek kablo düşey alev yayılma testi

EN 60332-1

Deney gerilimi

Beyan gerilimi Uo/U

ROHS & REACH uygundur

Kurşunsuz

Hareketli tesislerde ve cihazlarda, kapalı ve kuru yerlerde, panolarda kullanılır.

Nominal kesit mm²	Yaklaşık Dış Çap mm	Yaklaşık Net Ağırlık kg/km	İletken Direnci Max. ohm/km (20°C)	Akım Taşıma Kapasitesi
Nominal kesit mm²	Yaklaşık Dış Çap mm	Yaklaşık Net Ağırlık kg/km	İletken Direnci Max. ohm/km (20°C)	Boruda (A)	Havada (A)
H05V-K (3000/500 V)
0,5	2,0	9	39	-	-
0,75	2,2	12	26	-	16
1	2.4	13	19,5	11	20
H07V-K (450/750 V)
1,5	2,8	19	13,3	14,5	24
2,5	3,4	30	7,98	19,5	32
4	3,9	44	4,95	26	42
6	4,4	63	3,30	34	54
10	6,1	112	1,91	46	73
16	7,4	169	1,121	61	98
25	9,0	251	0,780	80	129
35	10,9	369	0,554	99	158
50	12,7	528	0,386	119	198
70	14,7	730	0,272	151	245
95	16,9	969	0,206	182	292
120	18,8	1212	0,161	210	344
150	21	1521	0,124	240	391
