H05Z1-K (300/500 V)
H07Z1-K (450/750 V)

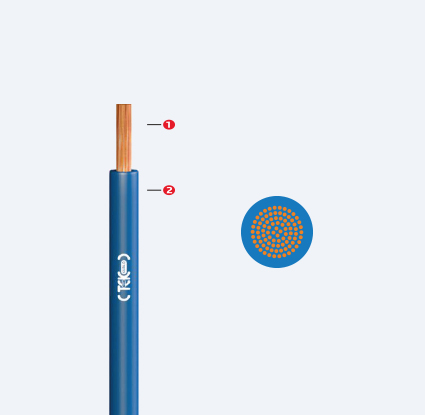

YAPISI
İletken
İnce çok telli bakır
İzole
Düşük duman yoğunluklu halojen içermeyen çapraz bağlı
TEKNİK ÖZELLİKLER
Maks. kısa devre sıcaklığı
Maks. çalışma sıcaklığı
Min. bükülme yarı çapı
D<8 ise 4xD
8<D<12 ise 5xD
D>12 ise 6xD
8<D<12 ise 5xD
D>12 ise 6xD
Tek kablo düşey alev
yayılma testi
EN 60332-1
Deney gerilimi
Beyan gerilimi Uo/U
ROHS & REACH uygundur
Halojensiz
Düşük duman yoğunluğu
UYGULAMA ALANLARI
Sıva üzeri, sıva altında, kanal içinde veya benzer kapalı sistemlerde kullanılır. Yangında düşük seviyede duman ve zehirli gaz çıkartma özelliğine sahiptir.
TEKNİK VERİLER (Cu/XL-LSZH)
|
Normal Kesit mm2
|
Yaklaşık Dış Çap mm
|
Yaklaşık Net Ağırlık kg/km
|
İletken Drenc Max. ohm/km (20°C)
|
Akım Taşıma Kapastesi
|
|
|---|---|---|---|---|---|
|
Boruda (A)
|
Havada (A)
|
||||
|
H05Z1-K (300/500 V)
|
|||||
| 0,5 | 2,1 | 9 | 39 | - | 12 |
| 0,75 | 2,3 | 12 | 26 | - | 15 |
| 1 | 2,5 | 13 | 19,5 | 11 | 19 |
| H07Z1-K (450/750 V) | |||||
| 1,5 | 3,0 | 19 | 13,3 | 14,5 | 24 |
| 2,5 | 3,7 | 30 | 7,98 | 19,5 | 32 |
| 4 | 4,5 | 44 | 4,95 | 26 | 42 |
| 6 | 5,5 | 61 | 3,30 | 34 | 54 |
| 10 | 6,5 | 105 | 1,91 | 46 | 73 |
| 16 | 7,5 | 158 | 1,21 | 61 | 98 |
| 25 | 10,0 | 253 | 0,780 | 80 | 129 |
| 35 | 11,0 | 345 | 0,554 | 99 | 158 |
| 50 | 13,0 | 495 | 0,386 | 119 | 198 |
| 70 | 15,0 | 670 | 0,272 | 151 | 245 |
| 95 | 17,0 | 905 | 0,206 | 182 | 292 |
| 120 | 19,0 | 1132 | 0,161 | 210 | 344 |
| 150 | 21,0 | 1415 | 0,129 | 240 | 391 |
