H05Z1-U (300/500 V)
H07Z1-U (450/750 V)

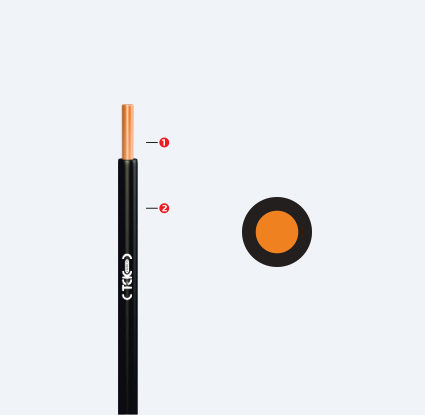

YAPISI
İletken
Som veya örgülü bakır
İzole
Düşük duman yoğunluklu halojen içermez
Halojensiz
TEKNİK ÖZELLİKLER
Maks. kısa devre sıcaklığı
Maks. çalışma sıcaklığı
Min. bükülme yarı çapı
D<8 ise 4xD
8<D<12 ise 5xD
D>12 ise 6xD
8<D<12 ise 5xD
D>12 ise 6xD
Tek kablo düşey alev
yayılma testi
EN 60332-1
Deney gerilimi
Beyan gerilimi Uo/U
Halojensiz
Düşük duman yoğunluğu
ROHS & REACH uygundur
UYGULAMA ALANLARI
Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.
TEKNİK VERİLER (Cu/LSZH)
| Nominal kesit mm² |
Yaklaşık Dış Çap mm |
Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km (20°C) | Akım Taşıma Kapasitesi | |
|---|---|---|---|---|---|
| Boruda (A) | Havada (A) | ||||
|
H05Z1-U (3000/500 V)
|
|||||
| 0,5 | 2,0 | 10 | 36 | 3 | 12 |
| 0,75 | 2,2 | 13 | 24,5 | 6 | 15 |
| 1 | 2.4 | 16 | 18,1 | 11 | 19 |
|
H07Z1-U (450/750 V)
|
|||||
| 1,5 | 2,7 | 21 | 12,1 | 14,5 | 24 |
| 2,5 | 3,3 | 34 | 7,41 | 19,5 | 32 |
| 4 | 3,7 | 50 | 4,61 | 26 | 42 |
| 6 | 4,2 | 71 | 3,08 | 34 | 54 |
| 10 | 5,4 | 116 | 1,83 | 46 | 73 |
