KAYNAK KABLOLARI (300/500V)

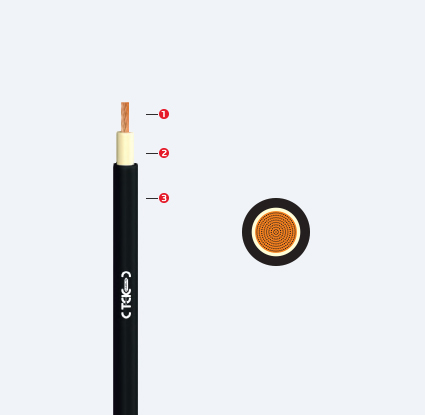

YAPISI
İletken
İnce çok telli bakır
İzole
Ekstra fleks PVC bazlı kauçuk
Dış Kılıf
Ekstra fleks PVC bazlı kauçuk
TEKNİK ÖZELLİKLER
Maks. kısa devre sıcaklığı
Maks. çalışma sıcaklığı
Min. bükülme yarı çapı
D<8 ise 4xD
8<D<12 ise 5xD
D>12 ise 6xD
8<D<12 ise 5xD
D>12 ise 6xD
Kaynak kablosu olarak
Mak. çalışma sıcaklığı
Tek kablo düşey alev
yayılma testi
EN 60332-1
Beyan gerilimi Uo/U
Kurşunsuz
Kaynak kablosu olarak Beyan gerilimi Uo/U
ROHS & REACH uygundur
UYGULAMA ALANLARI
Kaynak kablosu olarak güç kaynaklarında, sekonder bağlantılarda, motor jeneratör, transformatör bağlantılarında, esneklik, ağır yük ve dayanım ve yağlı ortamlarda kullanılır.
TEKNİK VERİLER (Cu/PVC-NBR/PVC-NBR)
| Kesit Alanı mm² | İletken Yapısı | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km (20°C) |
|---|---|---|---|---|
| PVC/NBR (300/500 V) | ||||
| 6 | 192x0,19 | 7,2 | 96 | 3,30 |
| 10 | 304x0,19 | 8,9 | 156 | 1,91 |
| 16 | 494x0,19 | 10,1 | 225 | 1,21 |
| 25 | 779x0,19 | 11,7 | 314 | 0,780 |
| 35 | 1159x0,19 | 12,6 | 418 | 0,554 |
| 50 | 1517x0,19 | 14,8 | 566 | 0,386 |
| 70 | 2257x0,19 | 17,0 | 808 | 0,272 |
| 95 | 2950x0,19 | 19,5 | 1045 | 0,206 |
