LSZH TOPRAK DAMARLI YASSI KABLO 624-B (300/500 V)

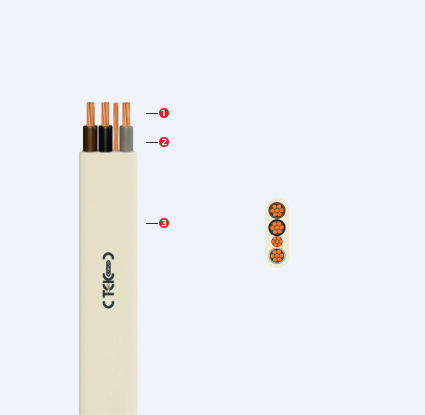

YAPISI
İletken
Som veya örgülü bakır
İzole
Çapraz bağlı polietilen
Dış Kılıf
Düşük duman yoğunluklu halojen içermez
TEKNİK ÖZELLİKLER
Maks. kısa devre sıcaklığı
Maks. çalışma sıcaklığı
Min. bükülme yarı çapı
D<8 ise 4xD
8<D<12 ise 5xD
D>12 ise 6xD
8<D<12 ise 5xD
D>12 ise 6xD
Tek kablo düşey alev
yayılma testi
EN 60332-1
Deney gerilimi
Beyan gerilimi Uo/U
ROHS & REACH uygundur
Halojensiz
Düşük duman yoğunluğu
UYGULAMA ALANLARI
Mekanik hasar riski taşımayan bina içi tesisatlarda, sıva üstü uygulamalarda kullanılır. angında düşük seviyede duman ve zehirli gaz çıkartma özelliğine sahiptir.
TEKNİK VERİLER ( Cu/XLPE/LSZH )
| Nominal Kesit mm² | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km (20°C) | Akım Taşıma Kapasitesi | |||
|---|---|---|---|---|---|---|---|
| Alt Limit | Üst Limit | Havada (A) | |||||
|
624-B (300/500 V)
|
|||||||
| 1x1 + 1 re | 4,1 x 5,2 | 5,0 x 6,3 | 42 | 18,1/18,1 | 17 | ||
| 1x1,5 + 1 re | 4,4 x 5,4 | 5,3 x 6,6 | 48 | 12,1/18,1 | 23 | ||
| 2x1 + 1 re | 4,1 x 7,6 | 5,0 x 9,1 | 65 | 18,1/18,1 | 17 | ||
| 2x1 + 1 rm | 4,2 x 7,8 | 5,1 x 9,4 | 65 | 18,1/18,1 | 17 | ||
| 2x1,5 + 1 re | 4,4 x 8,1 | 5,3 x 9,7 | 76 | 12,1/18,1 | 23 | ||
| 2x1,5 + 1 rm | 4,5 x 8,3 | 5,4 x 10,0 | 76 | 12,1/18,1 | 23 | ||
| 2x2,5 + 1,5 re | 4,9 x 9,3 | 6,0 x 11,2 | 108 | 7,41/12,1 | 31 | ||
| 2x2,5 + 1,5 rm | 5,0 x 9,5 | 6,1 x 11,4 | 108 | 7,41/12,1 | 31 | ||
| 2x4 + 1,5 rm | 5,5 x 10,4 | 6,7 x 12,6 | 148 | 4,61/12,1 | 42 | ||
| 2x6 + 2,5 rm | 6,2 x 12,0 | 7,5 x 14,6 | 208 | 3,08/7,41 | 54 | ||
| 2x10 + 4 rm | 7,3 x 14,5 | 8,8 x 17,6 | 317 | 1,83/4,61 | 75 | ||
| 2x16 + 6 rm | 8,4 x 17,0 | 10,1 x 20,5 | 478 | 1,15/3,08 | 100 | ||
| 3x1 + 1 re | 4,1 x 10,0 | 5,1 x 12,1 | 87 | 18,1/18,1 | 17 | ||
| 3x1,5 + 1 re | 4,4 x 10,7 | 5,3 x 12,9 | 104 | 12,1/18,1 | 23 | ||
| 3x2,5 + 1 re | 4,9 x 12,0 | 6,0 x 14,6 | 142 | 7,41/18,1 | 31 | ||
| 3x4 + 1,5 rm | 5,5 x 14,0 | 6,7 x 16,9 | 207 | 4,61/12,1 | 42 | ||
| 3x6 + 2,5 rm | 6,2 x 16,2 | 7,5 x 19,5 | 291 | 3,08/7,41 | 54 | ||
| 3x10 + 4 rm | 7,3 x 19,5 | 8,8 x 23,6 | 442 | 1,83/4,61 | 75 | ||
| 3x16 + 6 rm | 8,4 x 22,8 | 10,1 x 27,6 | 671 | 1,15/3,08 | 100 | ||
