N2XH (0,6/1 kV)

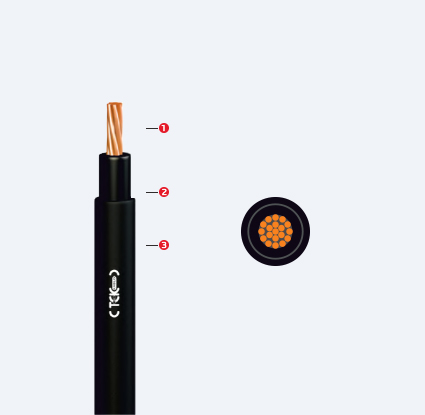

YAPISI
İletken
Som veya örgülü bakır
İzole
Çapraz bağlı polietilen
Dış Kılıf
Halojen içermeyen HFFR alev geciktiricili
TEKNİK ÖZELLİKLER
Maks. kısa devre sıcaklığı
Maks. çalışma sıcaklığı
Min. bükülme yarı çapı
D<8 ise 4xD
8<D<12 ise 5xD
D>12 ise 6xD
8<D<12 ise 5xD
D>12 ise 6xD
Tek kablo düşey alev
yayılma testi
EN 60332-1
Deney gerilimi
Beyan gerilimi Uo/U
Halojensiz
Kurşunsuz
ROHS & REACH uygundur
UYGULAMA ALANLARI
Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.
TEKNİK VERİLER ( Cu/XLPE/HFFR )
| Nominal Kesit mm² | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km (20°C) | Akım Taşıma Kapasitesi | |||
|---|---|---|---|---|---|---|---|
| Toprakta (A) | Havada (A) | ||||||
|
N2XH (0,6/1 kV)
|
|||||||
| 1x4 | 6,7 | 77 | 4,61 | 66 | 55 | 56 | 44 |
| 1x6 | 7,2 | 98 | 3,08 | 82 | 68 | 71 | 57 |
| 1x10 | 8,1 | 142 | 1,83 | 109 | 90 | 96 | 77 |
| 1x16 | 9,0 | 200 | 1,15 | 139 | 115 | 128 | 102 |
| 1x25 | 10,4 | 294 | 0,727 | 179 | 149 | 173 | 139 |
| 1x35 | 11,5 | 389 | 0,524 | 213 | 178 | 212 | 170 |
| 1x50 | 13,0 | 516 | 0,387 | 251 | 211 | 258 | 208 |
| 1x70 | 14,7 | 720 | 0,268 | 307 | 259 | 328 | 265 |
| 1x95 | 16,4 | 962 | 0,193 | 366 | 310 | 404 | 329 |
| 1x120 | 18,3 | 1205 | 0,153 | 416 | 352 | 471 | 381 |
| 1x150 | 20,2 | 1488 | 0,124 | 465 | 396 | 541 | 438 |
