N2XH (0,6/1 kV)

Tüm Ürünler
N2XH

Halojensiz, Alev Yayılmasına Dayanıklı, Alüminyum İletkenli, Tek Damarlı Kablolar​

TS HD 604-51

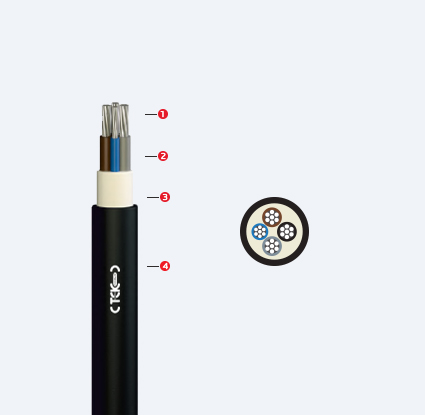

YAPISI

İletken

Örgülü alüminyum
Örgülü alüminyum

İzole

XLPE
Çapraz bağlı polietilen

Dolgu

HFFR 3
Halojen içermeyen alev geciktiricili

Dış Kılıf

HFFR 4
Halojen içermeyen alev geciktiricili

TEKNİK ÖZELLİKLER

250 derece
Maks. kısa devre sıcaklığı
90 derece
Maks. çalışma sıcaklığı
Min. bükülme yarı çapı
Min. bükülme yarı çapı
D<8 ise 4xD
8<D<12 ise 5xD
D>12 ise 6xD
Tek kablo düşey alev yayılma testi
Tek kablo düşey alev yayılma testi
EN 60332-1
3,5 kv
Maks. kısa devre sıcaklığı
06/1 kv
Kaynak kablosu olarak Mak. çalışma sıcaklığı
Halojensiz
Halojensiz
Düşük duman yoğunluğu
Düşük duman yoğunluğu
ROHS & REACH uygundur

UYGULAMA ALANLARI

Uygulama alanları
Uygulama alanları

Rafineriler, maden ocakları, oteller, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

Broşürü Görüntüle

TEKNİK VERİLER ( AI/PP/HFFR/HFFR )

Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km (20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
NA2XH (0,6/1 kV)
2x16 16,6 392 1,91 - -
2x25 21,0 608 1,20 111 100
2x35 23,4 768 0,868 132 122
2x50 27,0 1016 0,641 157 147
3x16 17,6 446 1,15 - -
3x25 22,3 678 1,20 111 100
3x35 24,9 864 0,868 132 122
3x50 28,8 1147 0,641 157 147
3x70 32,7 1507 0,443 195 180
3x95 37,3 1992 0,320 233 232
3x120 41,2 2398 0,253 266 270
3x150 46,0 2991 0,206 299 308
3x16/16 19,5 562 1,91/1,91 - 1
3x25/16 23,9 785 1,20/1,91 111 100
3x35/16 26,5 981 0,868/1,91 132 122
3x50/25 31,0 1318 0,641/1,20 157 147
3x70/35 34,9 1702 0,443/0,868 195 180
3x95/50 39,9 2248 0,320/0,641 233 232
3x120/70 44,5 2774 0,253/0,443 266 270
3x150/70 48,7 3247 0,206/0,443 299 308
